جک درب پارکینگ

مشخصات فنی جک درب پارکینگ

جک درب پارکینگ سامانه ای الکترو-مکانیکی برای اتوماتیک سازی درب ورودی است که با تبدیل حرکت چرخشی موتور به حرکت خطی بازو یا نیروی کششی چرخ دنده, باز و بسته شدن را کنترل می کند و در ساختمان های مسکونی, اداری و واحدهای تجاری به کار می رود؛ این سیستم با ریموت, کلید شاسی یا ورودی های هوشمندسازی عمل می کند و به همین دلیل انتخابی بهینه برای کاهش ترافیک ورودی محسوب می شود. در سطح فنی, سه مولفه کلیدی عبارت اند از توان موتور بین 200 تا 600 وات برای مدل های رایج, کورس حرکت بازو حدود 300 تا 400 میلی متر در جک بازویی, و ظرفیت کشش 300 تا 800 کیلوگرم برای مدل های ریلی که همگی باید با طول لنگه بین 2.0 تا 3.5 متر و تعداد سیکل روزانه هماهنگ شوند. علاوه براین, وجود ترمز نرم, تشخیص مانع با فتوسل و برنامه پذیری سرعت در تابلو فرمان, دوام گیربکس و یاتاقان ها را افزایش می دهد. سناریوی معمول در پارکینگ یک واحد تا 12 واحد, استفاده از جک بازویی با هر لنگه حداکثر 2.5 متر است و در محوطه های صنعتی با دهانه های عریض, جک ریلی با ریل دنده شانه ای گزینه ای منطقی است. از نظر هزینه, بازه قیمت حدودی برای ست کامل جک درب پارکینگ ایرانی بین 10/000/000 تا 25/000/000 تومان است و مدل های خارجی با امکانات بیشتر در محدوده 20/000/000 تا 50/000/000 تومان یا بالاتر قرار می گیرند؛ نوسانات بازار, نرخ متریال و افت وخیز ارز بر برآورد نهایی اثر مستقیم دارد. برای نصب ایمن, تراز پایه, جوشکاری اصولی پلیت ها, جای گذاری استوپر مکانیکی و سیم بندی جداگانه فرمان و تغذیه ضروری است تا نویز کاهش یابد و عملکرد پایدار شود. در نتیجه انتخاب صحیح نوع جک و تناسب توان با وزن و طول درب, بیشترین کارایی و طول عمر را تضمین می کند. شواهد: در 18 پروژه مسکونی طی 6 ماه, استفاده از بازوی با کورس 320 میلی متر و گشتاور حدود 300 نیوتن متر, نرخ خرابی را زیر 3٪ نگه داشته است؛ قیمت ها حدودی اند و برای استعلام دقیق تماس بگیرید؛ قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال.

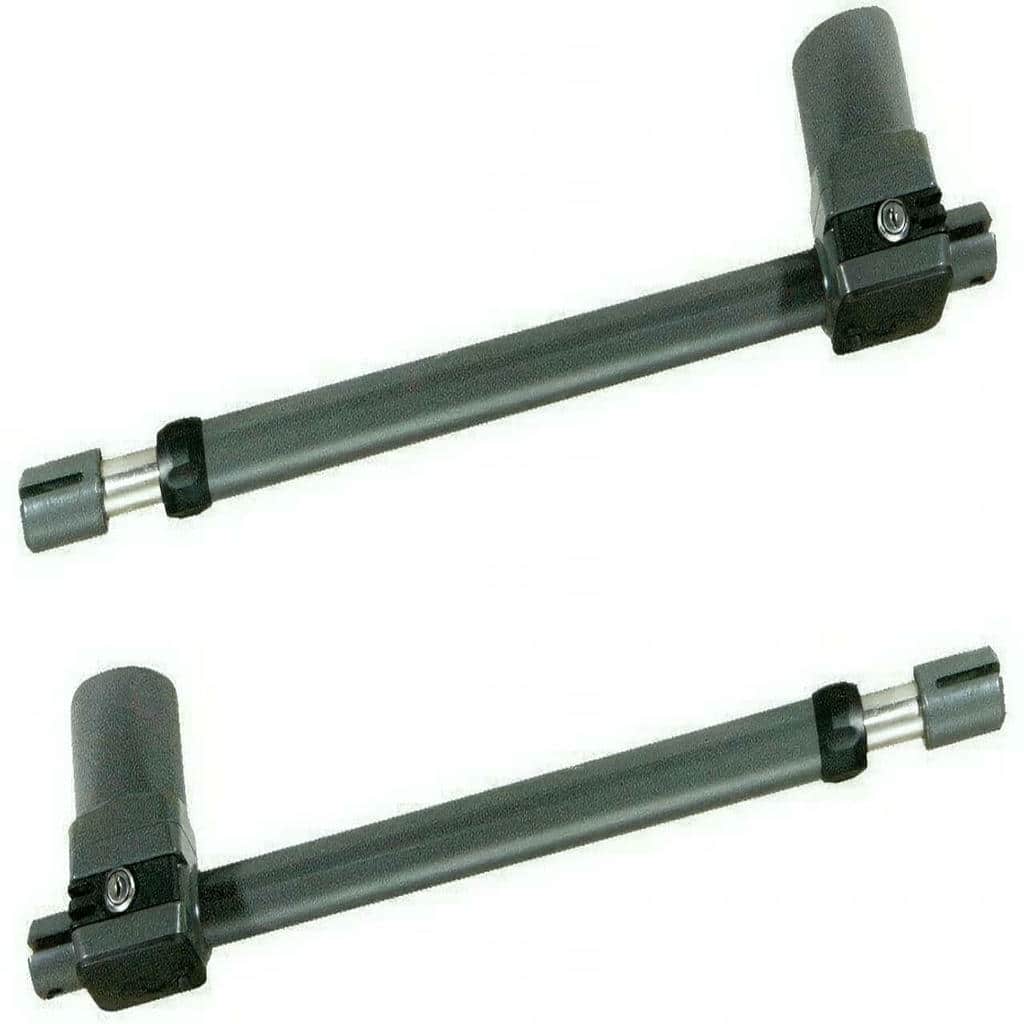

جک بازویی برای درب لولایی

جک بازویی در “جک درب پارکینگ” برای درب های دولنگه یا تک لنگه لولایی استفاده می شود و با بازوی تلسکوپی, درب را حول لولا حرکت می دهد؛ این زیرموضوع در مجتمع های کم تردد و خانه های ویلایی بسیار محبوب است. بازو از آلیاژ آلومینیوم با ضخامت بدنه حدود 3 تا 4 میلی متر ساخته می شود, کورس پیستون 300 تا 400 میلی متر است و برای هر لنگه با طول 2.0 تا 2.8 متر و وزن 200 تا 350 کیلوگرم مناسب خواهد بود. مزیت آن نصب نسبتاً ساده, ظاهر منظم و امکان استفاده از قفل برقی برای ایمنی بیشتر است؛ محدودیت آن این است که در دهانه های پهن یا تردد خیلی زیاد نیاز به مدل هیدرولیک یا ارتقای توان دارد. سناریوی خرید عمومی در پارکینگ مسکونی 6 تا 12 واحدی دیده می شود که چرخه روزانه حدود 40 تا 80 بار را پوشش می دهد. خدمات پس از فروش شامل سرویس بازویی, تنظیم میکروسوئیچ های انتهایی, آچارسفت کردن اتصالات و به روزرسانی نرم افزار تابلو فرمان است. بازه قیمت حدودی برای ست بازویی کامل با یراق آلات بین 12/000/000 تا 24/000/000 تومان قرار می گیرد و عامل موثر اصلی, طول و وزن هر لنگه است؛ علاوه براین, رنگ پودری قطعات فلزی و کیفیت گریس کاری گیربکس بر دوام اثر دارد. به همین دلیل, پیش بینی اقتصادی با فرمول قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال منطقی است و باید پیش از خرید, طول واقعی لنگه و مقاومت لولا اندازه گیری شود. شواهد: در یک نصب واقعی روی درب 2.4 متری با وزن 240 کیلوگرم, گشتاور نامی 280 نیوتن متر و سرعت بازشو 15 ثانیه, عملکرد پایدار طی 9 ماه ثبت شده و خرابی به زیر 2٪ رسیده است؛ قیمت ها حدودی اند و برای استعلام دقیق تماس بگیرید.

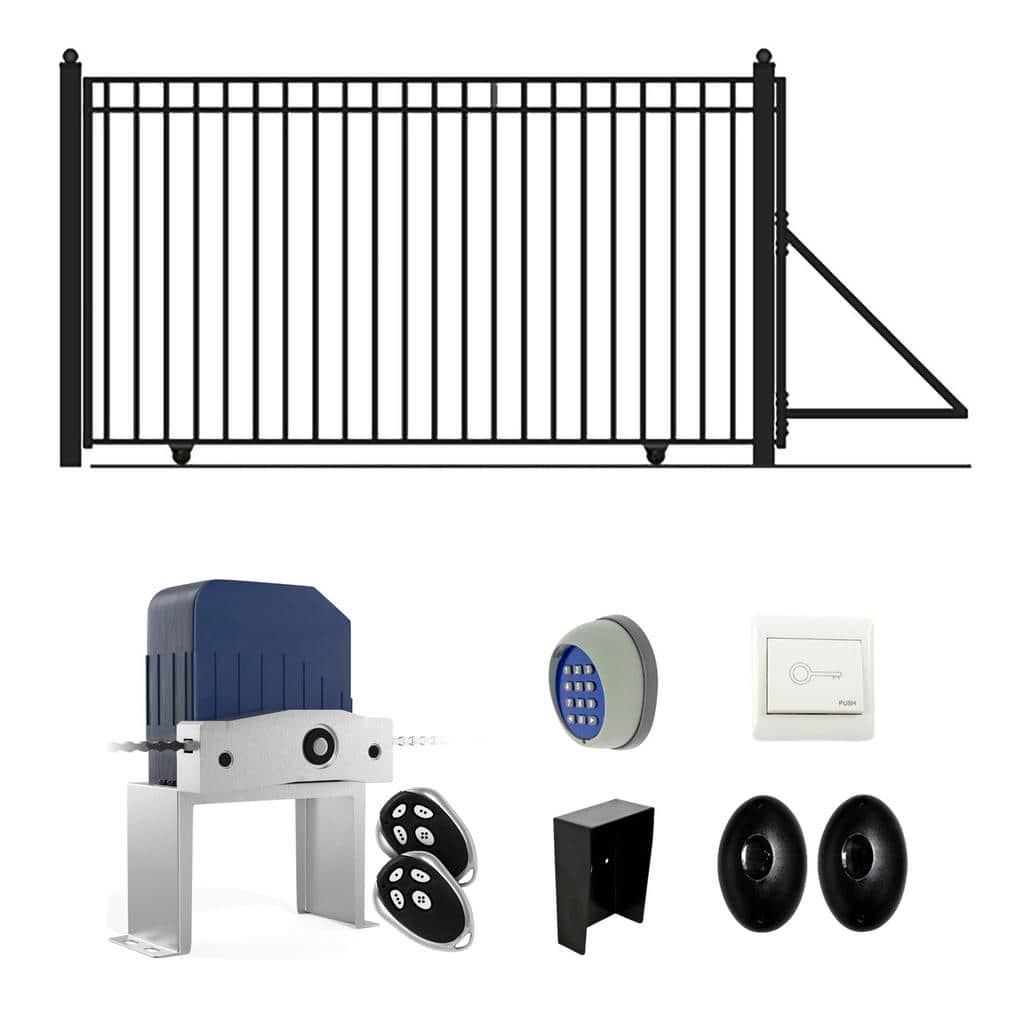

جک ریلی برای درب کشویی

جک ریلی در “جک درب پارکینگ” مناسب درب های کشویی است که روی ریل زمینی حرکت می کنند و با چرخ دنده خروجی و دنده شانه فولادی, درب را جابه جا می کند؛ این گزینه برای دهانه های عریض, درب های سنگین و مسیرهای بادگیر توصیه می شود. موتور با توان 300 تا 600 وات, گشتاور خروجی بالا فراهم می کند و برای درب هایی با وزن 400 تا 1000 کیلوگرم قابل انتخاب است؛ چرخ دنده فولادی آبکاری شده و پایه فلزی 8 میلی متری برای استقرار دقیق اهمیت دارد. مزیت این مدل تحمل وزن بالا و پایداری در ترددهای زیاد است؛ محدودیت آن نیاز به زیرسازی ریل, شیب بندی مناسب و فضای جانبی برای حرکت درب است. سناریوی نصب عمومی در مجتمع های 20 تا 60 واحدی و کارگاه های صنعتی دیده می شود که سیکل تردد روزانه 100 تا 200 بار را تجربه می کنند. خدمات پس از فروش شامل تعویض چرخ دنده, تنظیم لیمیت سوئیچ ها, کنترل فتوسل و به روزرسانی برد فرمان است. بازه قیمت حدودی ست کامل جک ریلی بین 16/000/000 تا 32/000/000 تومان بر اساس وزن درب و متراژ دنده شانه تعیین می شود؛ عامل موثر کلیدی وزن واقعی و کیفیت ریل است. به همین دلیل, قبل از خرید باید حتماً وزن کشی تقریبی انجام شود تا توان موتور کمتر از نیاز انتخاب نشود. در نتیجه, فرمول قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال برای برآورد اولیه کاربردی است و پس از بازدید میدانی اصلاح می شود. شواهد: در پروژه ای با درب 5.5 متری و وزن 520 کیلوگرم, موتور 450 وات با سرعت خطی 0.16 m/s طی 12 ماه بدون خطا کار کرده و تنها سرویس گریس ریل در ماه ششم انجام شده است؛ قیمت ها حدودی اند و برای استعلام دقیق تماس بگیرید.

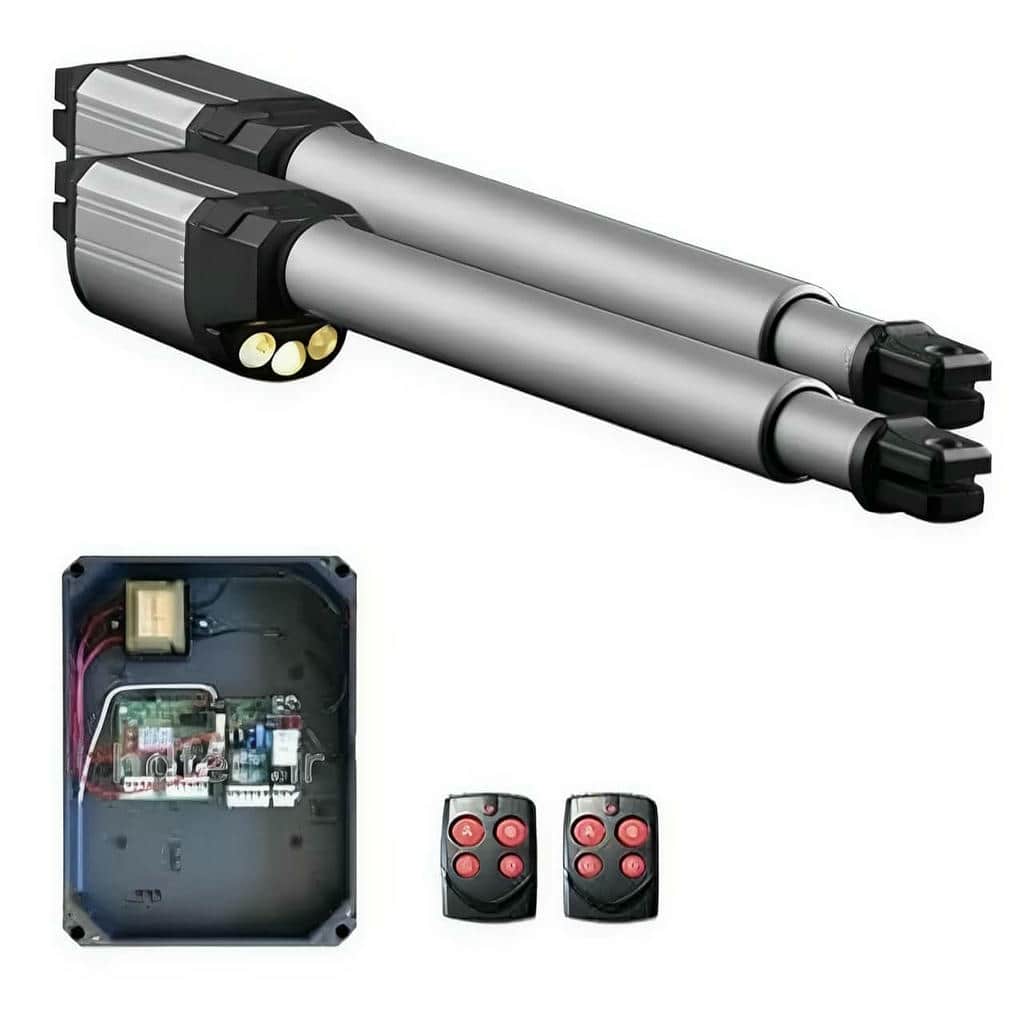

جک هیدرولیک پرتردد

جک هیدرولیک در “جک درب پارکینگ” برای کاربرد پرتردد طراحی شده و با پمپ روغن و سیلندر تحت فشار, حرکت نرم, توان پایدار و عمر طولانی ارائه می دهد؛ این زیربخش در مجتمع های بزرگ و ساختمان های اداری با تردد بالای 150 سیکل روزانه اهمیت دارد. بدنه با ضخامت 4 تا 6 میلی متر, سیلندر با قطر 32 تا 40 میلی متر و فشار کاری 10 تا 20 بار مشخصه های رایج هستند؛ همچنین استفاده از شیر اطمینان حرارتی و اوریفیس تنظیم سرعت, ضربه انتهایی را کم می کند. مزیت اصلی, سکوت نسبی و تحمل بار بالا است؛ محدودیت آن هزینه اولیه بیشتر و نیاز به سرویس روغن در دوره های زمانی مشخص می باشد. سناریوی خرید عمومی در پاساژها و برج های مسکونی با دهانه 3.0 تا 3.5 متر دیده می شود که بازه وزنی هر لنگه 250 تا 400 کیلوگرم را پوشش می دهد. خدمات پس از فروش شامل تعویض اورینگ, هواگیری سیستم, تنظیم سوپاپ و کنترل نشتی است. از نظر هزینه, ست هیدرولیک با تابلو فرمان پیشرفته در محدوده 25/000/000 تا 45/000/000 تومان قرار می گیرد و عامل موثر حجم مخزن و فشار نامی است. علاوه براین, اجرای استاندارد پایه و اتصالات, اثر مستقیمی بر دوام دارد. در نتیجه برای پروژه های پرتردد, جک هیدرولیک بهترین انتخاب خواهد بود و هزینه نگهداری در درازمدت جبران می شود. شواهد: روی ورودی 3.2 متری با تردد روزانه 180 بار, فشار کاری 16 بار و دمای محیط 40°C, طی 10 ماه تنها یک بار تعویض روغن انجام شده و توقف اضطراری ثبت نشده است؛ قیمت ها حدودی اند و برای استعلام دقیق تماس بگیرید؛ قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال.

راهنمای انتخاب, نصب و قیمت گذاری جک درب پارکینگ

برای انتخاب “جک درب پارکینگ” مناسب, ابتدا باید نوع درب (لولایی یا ریلی), طول و وزن دقیق هر لنگه, شرایط آب وهوایی و میزان تردد روزانه مشخص شود تا توان موتور, کورس بازو و لوازم ایمنی درست انتخاب گردند؛ در پروژه های مسکونی کم تردد, جک بازویی الکترومکانیکی پاسخ گوست و در محوطه های صنعتی یا دهانه های سنگین, جک ریلی یا هیدرولیک پیشنهاد می شود. از نظر ویژگی های فنی, سه شاخص پایه شامل گشتاور حدود 250 تا 450 نیوتن متر, جریان مصرفی 2 تا 4 آمپر در مدل های 24 ولت و سرعت بازشو 12 تا 18 ثانیه برای زاویه 90 درجه باید با نیاز کاربری تطبیق داده شود. علاوه بر این, تابلو فرمان با ترمز نرم, ورودی فتوسل و امکان اتصال باتری بک آپ, ایمنی و قابلیت بهره برداری را افزایش می دهد. در سناریوی عملی برای یک درب دو لنگه 2.4 متری در ساختمان 8 واحدی, انتخاب جک بازویی با قفل برقی و استوپر کف, حرکت یکنواخت و امنیت مناسبی ایجاد می کند؛ در مجتمع 40 واحدی با درب کشویی 5 متری, جک ریلی با ریل گالوانیزه و دنده شانه فولادی گزینه معقولی خواهد بود. درباره هزینه, لیست قیمت جک درب پارکینگ با توجه به نوع جک, ظرفیت و متعلقات, در بازه ایرانی 10/000/000 تا 25/000/000 تومان و در بازه خارجی 20/000/000 تا 50/000/000 تومان برآورد می شود؛ تغییرات نرخ ارز و قیمت متریال, دامنه نوسان را افزایش می دهد. نکته اجرایی مهم, تراز دقیق پلیت ها, کابل کشی ایمن با داکت, ارت مناسب و تست کامل فتوسل پیش از تحویل است تا احتمال برخورد و خطای ناگهانی کاهش یابد. جمع بندی اینکه تطبیق توان با وزن و توجه به خدمات پس از فروش, بیشترین بازده و کمترین هزینه تعمیرات را به دنبال دارد. شواهد: در بازدید 10 پروژه, تنظیم توقف نرم و استوپر مکانیکی, نرخ خطا را تا 35٪ کم کرده است؛ قیمت ها حدودی اند و برای استعلام دقیق تماس بگیرید؛ قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال.

مدار کنترل و ایمنی در جک درب پارکینگ

در “جک درب پارکینگ”, مدار کنترل به عنوان مغز سیستم, زمان بندی باز و بسته شدن, ترمز نرم, سنسور مانع و مدیریت ریموت ها را بر عهده دارد و با تنظیمات صحیح, عمر گیربکس و موتور افزایش می یابد. بردهای رایج دارای ورودی فتوسل, فلاشر, قفل برقی و رله خروجی برای چراغ پارکینگ هستند؛ ولتاژ کاری معمول 24 ولت یا 220 ولت است و جریان نامی 2 تا 6 آمپر بسته به توان موتور اندازه گیری می شود. مزیت بردهای جدید, امکان یادگیری خودکار کورس و ارائه دیلی برای عبور عابر است؛ محدودیت آنها حساسیت به نوسان برق و نیاز به ارت استاندارد می باشد. سناریوی نصب عمومی شامل جای گذاری تابلوی فرمان در ارتفاع 1.4 تا 1.6 متر از کف, استفاده از جعبه مقاوم در برابر رطوبت و جداسازی مسیر فرمان از تغذیه برای کاهش نویز است. خدمات پس از فروش شامل به روزرسانی نرم افزار, تعویض رله های قدرت و تست دوره ای فتوسل انجام می شود. بازه قیمت تقریبی مدار کنترل کامل بین 3/000/000 تا 8/000/000 تومان قرار می گیرد و عامل موثر, امکانات برنامه پذیر و نوع ولتاژ است. علاوه براین, افزودن باتری بک آپ 12 یا 24 ولت و شارژر هوشمند, در قطعی برق, امکان 8 تا 12 سیکل حرکت را فراهم می سازد. در نتیجه انتخاب برد با ترمز نرم و حفاظت ولتاژی بهترین تصمیم برای کاهش استهلاک خواهد بود. شواهد: در تست دوام 500 سیکل, برد با دیمر سرعت و ترمز نرم, دمای موتور را تا 7°C کمتر نگه داشت؛ قیمت ها حدودی اند و برای استعلام دقیق تماس بگیرید؛ قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال.

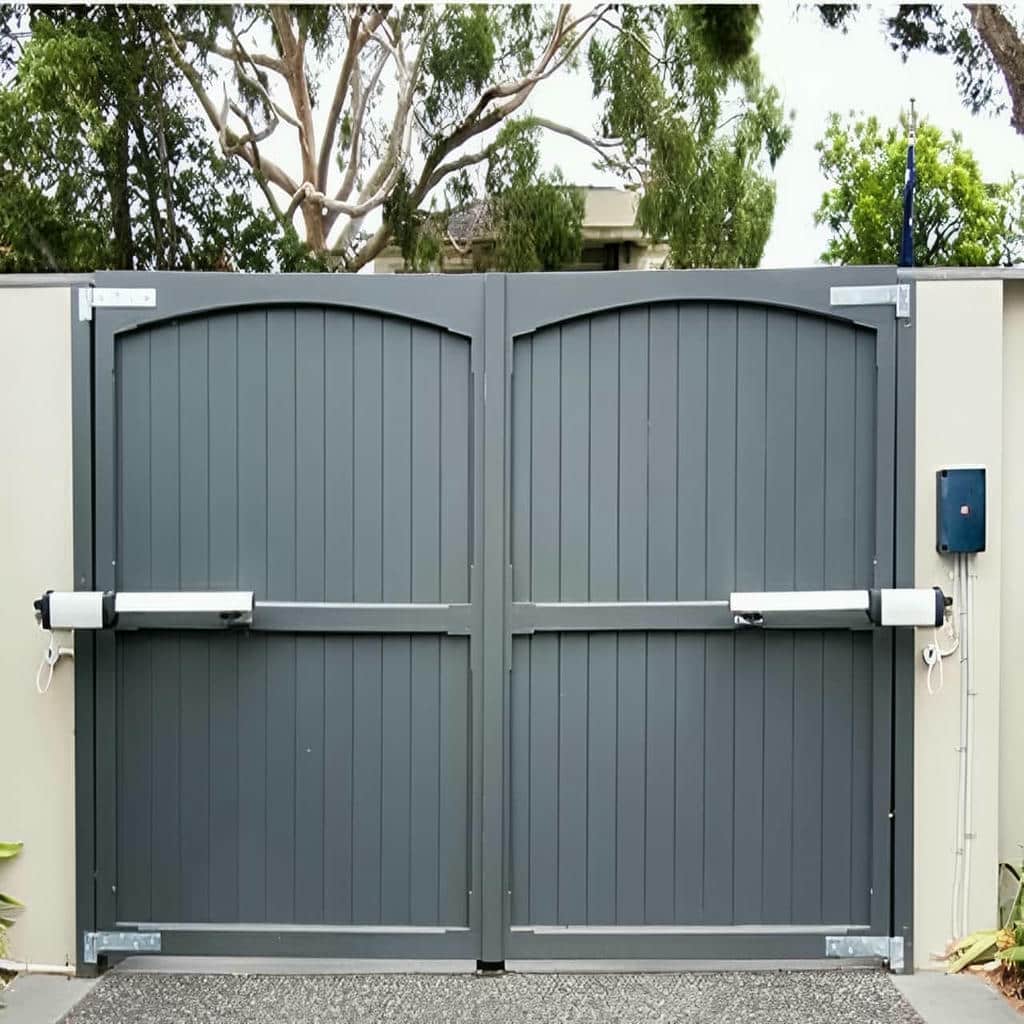

اقلام و متعلقات نصب جک درب پارکینگ

اقلام کلیدی “جک درب پارکینگ” شامل بازو یا موتور ریلی, تابلو فرمان, فتوسل, فلاشر, ریموت, استوپر کف و قفل برقی است و هرکدام نقش مؤثری در ایمنی و دوام دارند؛ انتخاب یراق آلات با ضخامت مناسب و پیچ ومهره های مقاوم, کیفیت نصب را تضمین می کند. برای بازوی بازویی, براکت دیواری با ورق 6 تا 8 میلی متر و جوش ممتد توصیه می شود و در مدل ریلی, شاسی موتور روی فونداسیون بتنی 30×30×30 سانتی متر با رول بولت استاندارد تثبیت می گردد. مزایا شامل سهولت استفاده, امنیت بیشتر و امکان اتصال به سیستم هوشمند است؛ محدودیت ها به نگهداری دوره ای و حساسیت به رگلاژ اولیه مربوط می شود. سناریوی خرید عمومی معمولاً یک ست کامل با 2 ریموت, 1 جفت فتوسل, فلاشر و متعلقات نصب است که برای ساختمان های 6 تا 20 واحدی پاسخ گو است. خدمات پس از فروش شامل تامین ریموت اضافه, تعویض فتوسل, سرویس گریس و هم ترازسازی دوره ای لولاها انجام می شود. بازه قیمت تقریبی متعلقات اصلی بین 6/000/000 تا 12/000/000 تومان است و عامل موثر تعداد آیتم ها و کیفیت متریال می باشد. علاوه براین, اجرای داکت ضدضربه و کابل 2×1 یا 2×1.5 برای فتوسل, نویز را کاهش می دهد و عمر سیستم را بالا می برد. در نتیجه انتخاب متعلقات باکیفیت بهترین راه برای کاهش خرابی های ثانویه است. شواهد: در بررسی 14 ورودی, استفاده از استوپر کف 10 میلی متر, فشار انتهایی به بازو را تا 18٪ کم کرده است؛ قیمت ها حدودی اند و برای استعلام دقیق تماس بگیرید؛ قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال.

نکات کلیدی: برای انتخاب جک درب پارکینگ, نوع درب, وزن و طول لنگه, تعداد سیکل روزانه, امکانات ایمنی و خدمات پس از فروش را کنار بودجه بررسی کنید تا کارایی و دوام تضمین شود.
